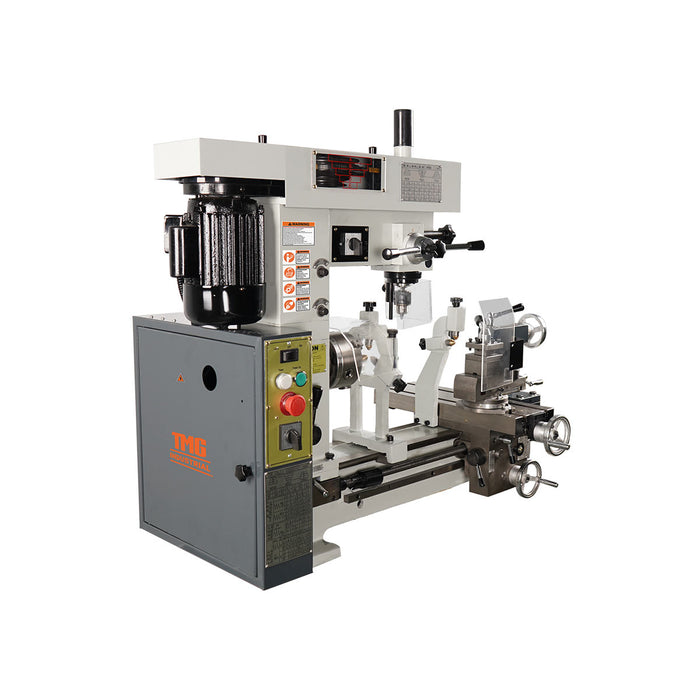

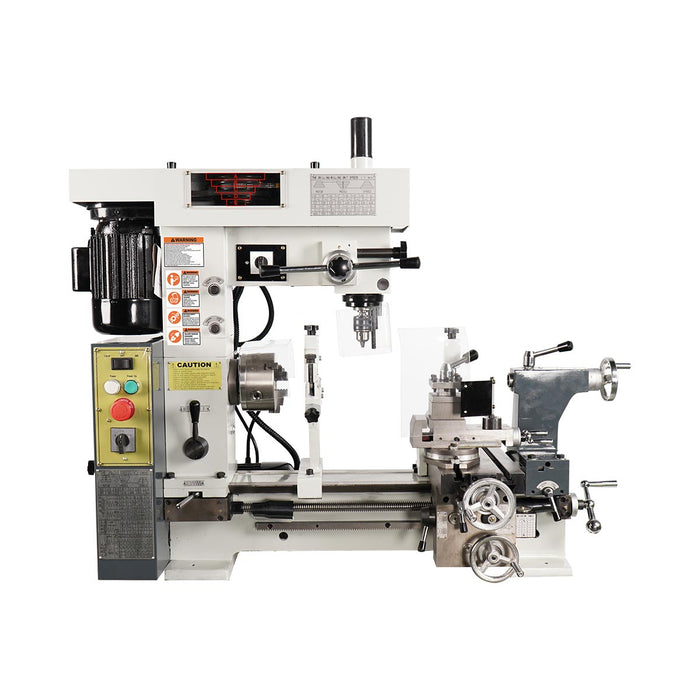

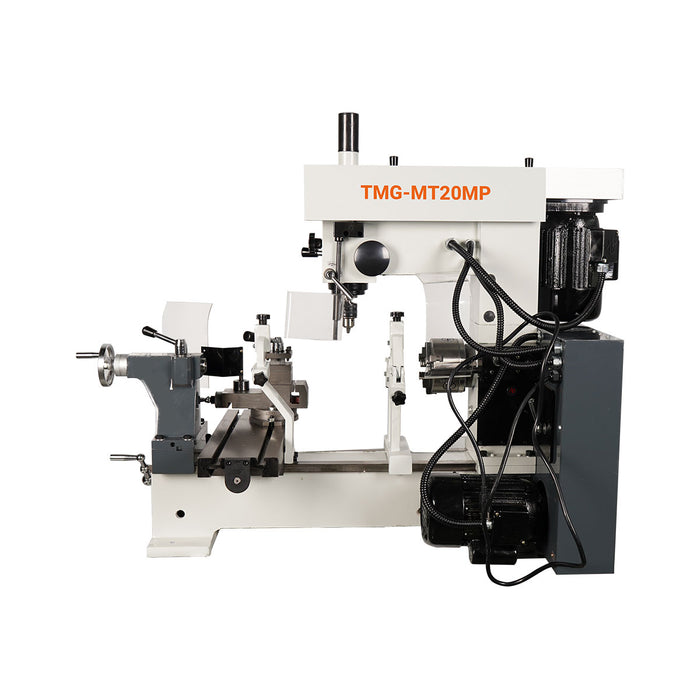

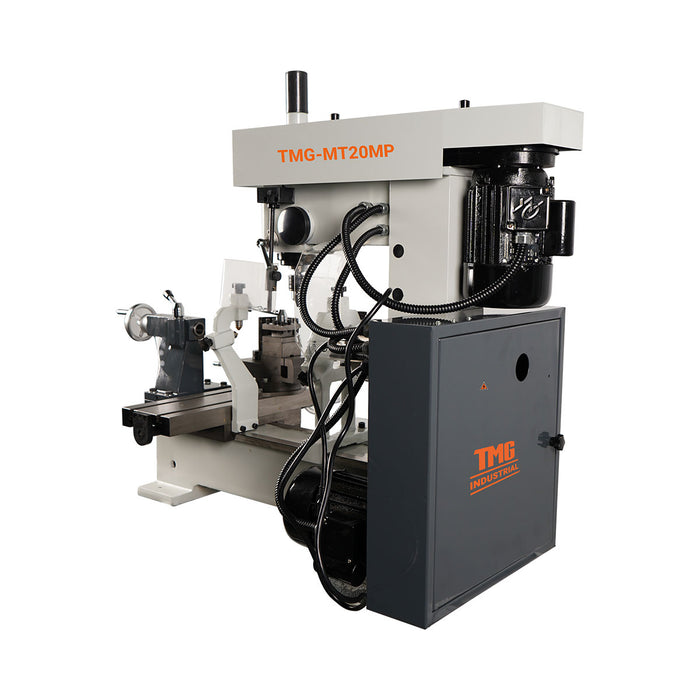

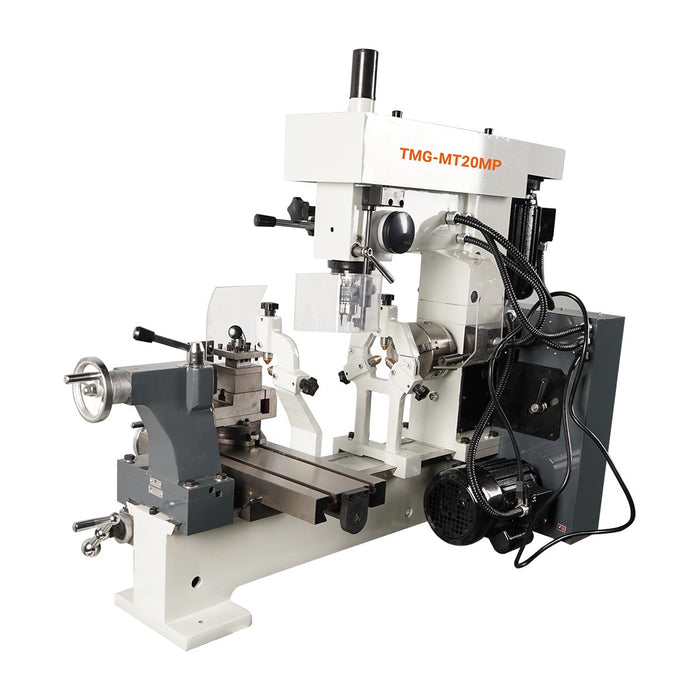

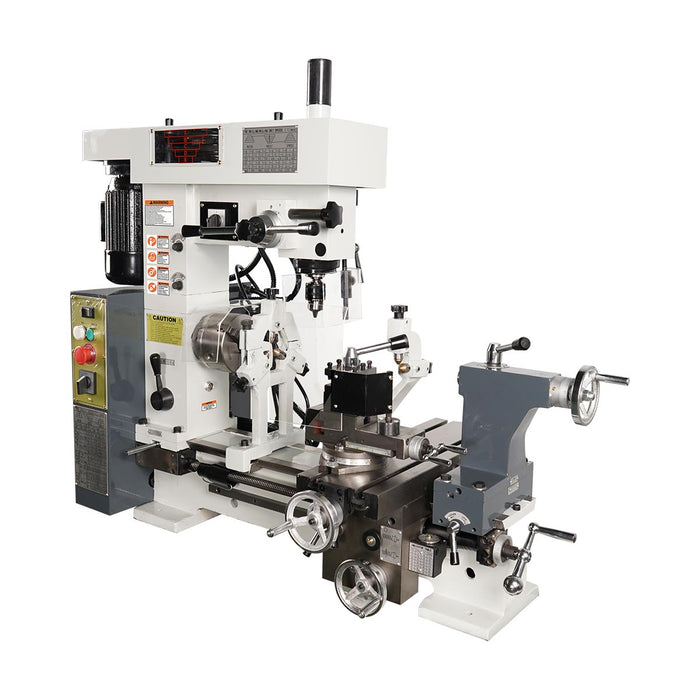

Machine combinée Tour-Fraiseuse 16" x 20" avec filetages métriques et impériaux, tournage, perçage, TMG-MT20MP

• Capacité tout-en-un : Cette unité robuste unique combine harmonieusement les fonctions de tournage, de fraisage de précision, de perçage et de filetage essentiels pour un travail des métaux complet.
• Conception compacte : Une conception tout-en-un et peu encombrante fait de cette machine une solution optimale et compacte pour les ateliers à domicile ou les petits ateliers professionnels.
• Moteur intégré : Le moteur robuste de 0,74 HP (0,55 kW) fournit une puissance constante et suffisante, assurant un fonctionnement très efficace et fiable pour toutes vos tâches de tournage.
• Diamètre au-dessus du banc : Ce tour offre un impressionnant diamètre au-dessus du banc de 16-8/15" (420 mm), offrant une capacité généreuse pour accueillir et tourner des pièces de plus grand diamètre.
• Dégagement du chariot transversal : La machine offre un diamètre au-dessus du chariot transversal de 11-1/2" (120 mm), assurant un dégagement et une flexibilité accrus lors de la manipulation de pièces plus grandes ou complexes.

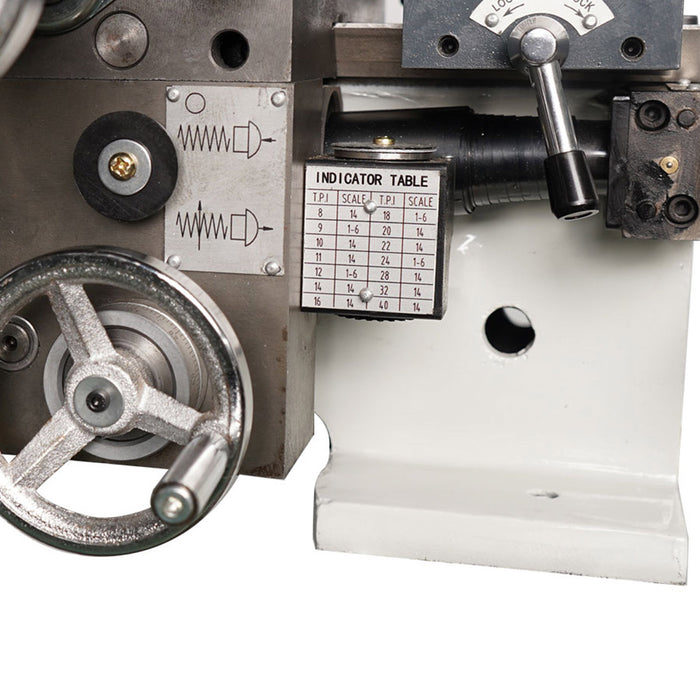

• Capacité de filetage : Capable de couper une large gamme de filetages de 4 à 120 TPI impérial et de 0,2 à 6 mm métrique, offrant une flexibilité maximale pour diverses applications.
• Alésage de la broche : Avec un généreux alésage de broche de 1-1/10" (28 mm), la machine manipule facilement une large sélection d'outils et de matériaux bruts de plus grand diamètre.
• Course du chariot : La longue course du chariot de 29-1/8" (740 mm) assure une excellente stabilité et flexibilité, rendant le tour parfaitement adapté au tournage de pièces longues et complexes.
• Contrôle de la vitesse du tour : La broche du tour à 7 vitesses fonctionne sur une plage de 160 à 1360 tr/min, permettant à l'opérateur un contrôle précis de la vitesse pour divers matériaux et finitions.
• Plage de vitesse de fraisage : La plage de vitesse de broche à 16 étapes de 120 tr/min à 3000 tr/min garantit que la machine est adaptable à une variété d'opérations de fraisage pour une grande efficacité.
• Capacité de perçage : Capable de percer des trous précis jusqu'à 0,866" (22 mm), permettant une pénétration profonde et une réalisation de trous précise dans divers matériaux.
• Capacité de fraisage en bout : Offre une capacité impressionnante de 1-1/8" (28 mm) pour le fraisage en bout, ce qui le rend adapté à l'enlèvement de matière et à la création de fentes et de contours précis.
• Capacité de surfaçage : Gère jusqu'à 3-5/32" (80 mm) pour le surfaçage, idéal pour obtenir des surfaces planes de haute précision et des tâches d'enlèvement de matière lourdes.

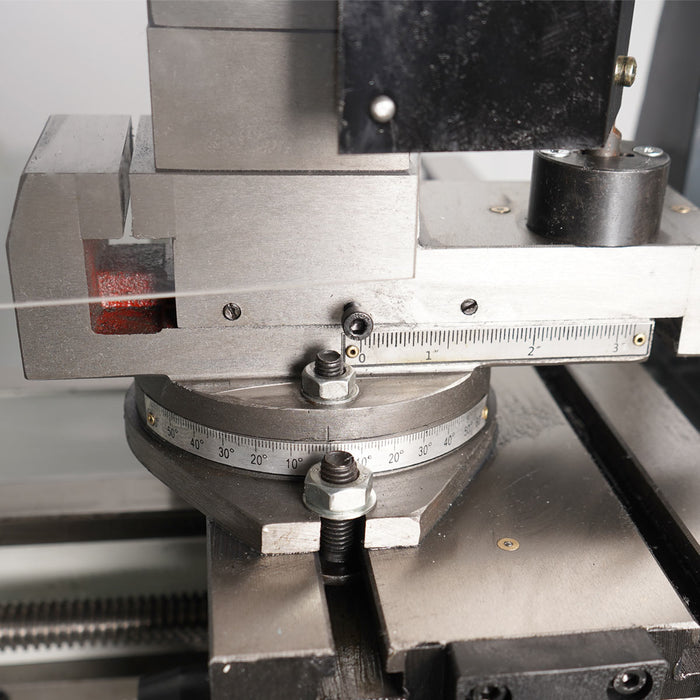

• Tête pivotante : Dispose d'une tête pivotante à 360° avec une inclinaison de 0°, offrant une flexibilité essentielle pour les tâches de fraisage complexes et les configurations de travail multi-angles.
• Course de la broche : La course de la broche de 4-5/16" (110 mm) offre un excellent contrôle de la profondeur pour les tâches de perçage, d'alésage et de fraisage, augmentant la fonctionnalité de la machine.

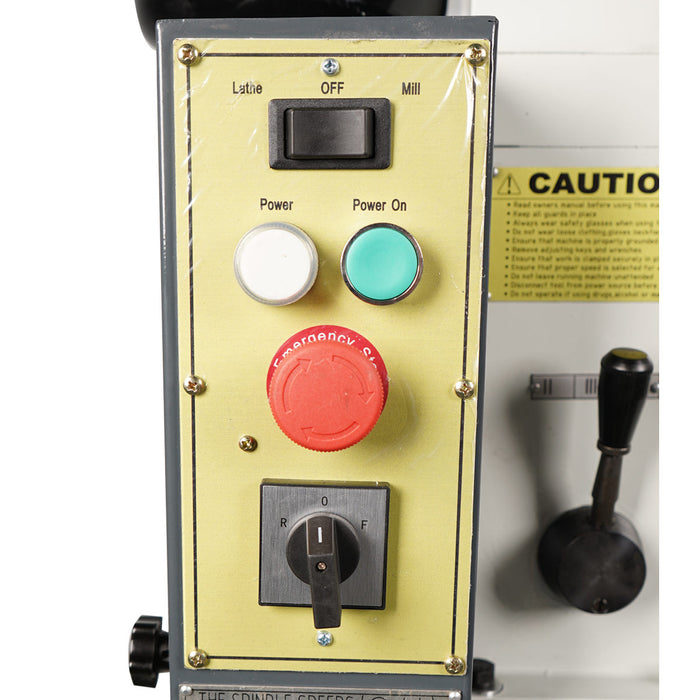

Moteur électrique :

• Puissance du moteur (Tour/Fraiseuse) : 0,74 cv (0,55 kW)
• Tension/Fréquence/Phase : 110 V / 60 Hz / Monophasé

Tour :

• Diamètre d'usinage au-dessus du banc : 16-1/2" (420 mm)
• Distance entre les pointes : 19,69" (500 mm)
• Déplacement longitudinal max. : 17,32" (440 mm)
• Déplacement transversal max. : 7,87" (200 mm)
• Cône de la broche du tour : M.T.4
• Alésage de la broche du tour : 1,10" (28 mm)
• Nombre de vitesses de broche du tour : 7 vitesses
• Plage de vitesses de broche du tour : 160–1360 tr/min
• Course du fourreau de la contre-pointe : 2-3/4" (70 mm)
• Cône de la contre-pointe (centre) : M.T.3
• Plage de filetage métrique : 0,2–6 mm
• Plage de filetage impérial : 4–120 TPI
• Plage d'avance automatique longitudinale : 0,002–0,014"/tour (0,05–0,35 mm/tour)
• Plage d'avance automatique transversale : 0,002–0,014"/tour (0,05–0,35 mm/tour)

Perceuse et Fraiseuse :

• Capacité de perçage max. : 0,866" (22 mm)
• Taille de la table de travail (L x l) : 18,7" x 6,3" (475 x 160 mm)
• Diamètre max. de la fraise en bout : 1,10" (28 mm)
• Diamètre max. de la fraise à surfacer : 3,15" (80 mm)
• Distance entre le centre de la broche de la fraiseuse et la colonne : 11,22" (285 mm)
• Distance entre la broche de la fraiseuse et la table de travail : 12,05" (306 mm)
• Course verticale de la tête de la fraiseuse (haut/bas) : 4,33" (110 mm)
• Cône de la broche de la fraiseuse : M.T.3
• Nombre de vitesses de broche de la fraiseuse : 16 vitesses
• Plage de vitesses de broche de la fraiseuse : 120–3000 tr/min
• Angle de pivotement de la tête de la fraiseuse : +/- 360 degrés

Taille et poids :

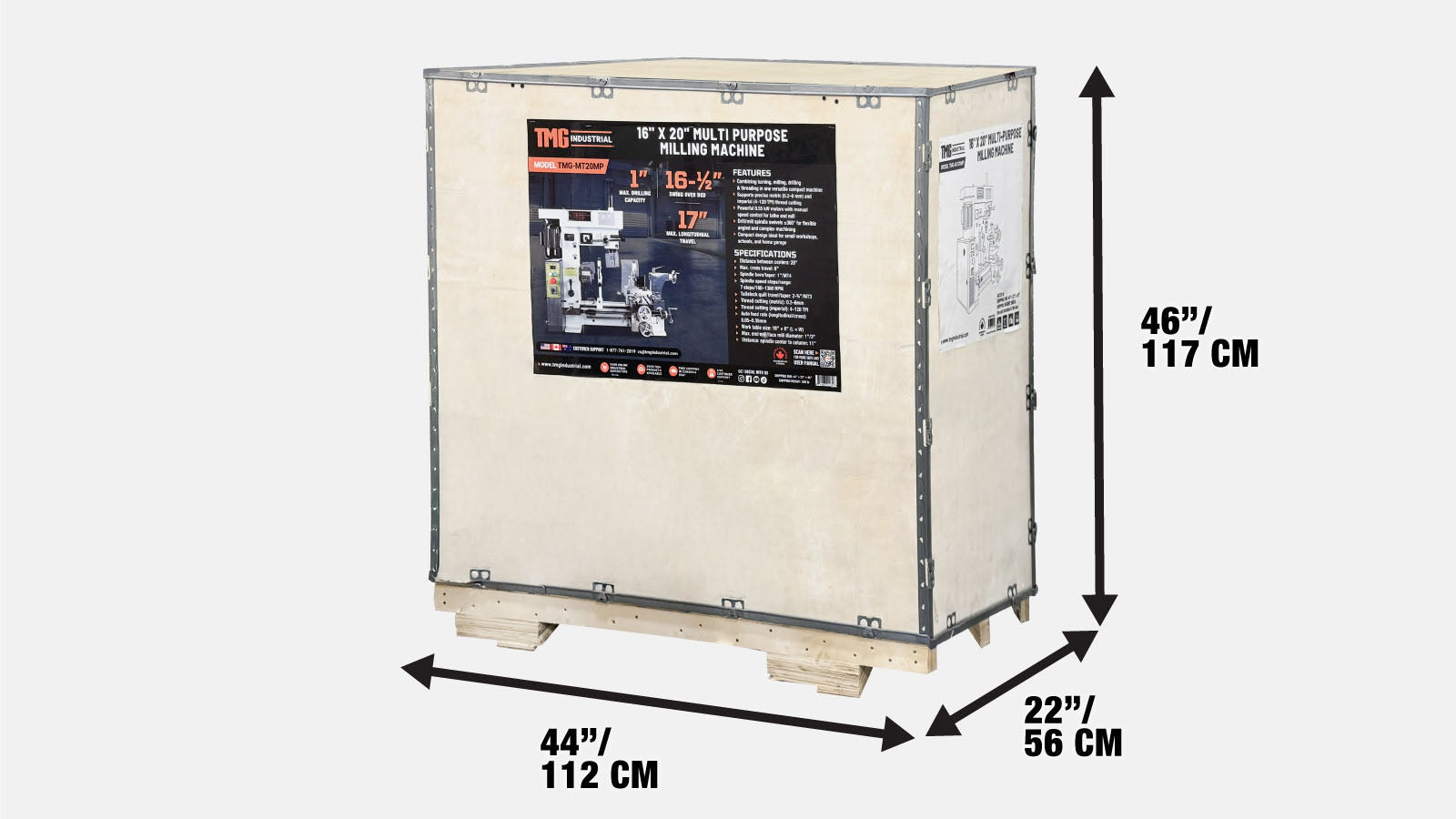

• Dimensions (L x l x H) : 44" x 22" x 46" (1120 x 560 x 1150 mm)
• Poids net : 507 lb (230 kg)
• Poids brut : 590 lb (266 kg)

Accessoires inclus :

• Mandrin 3 mors SANOU avec clé

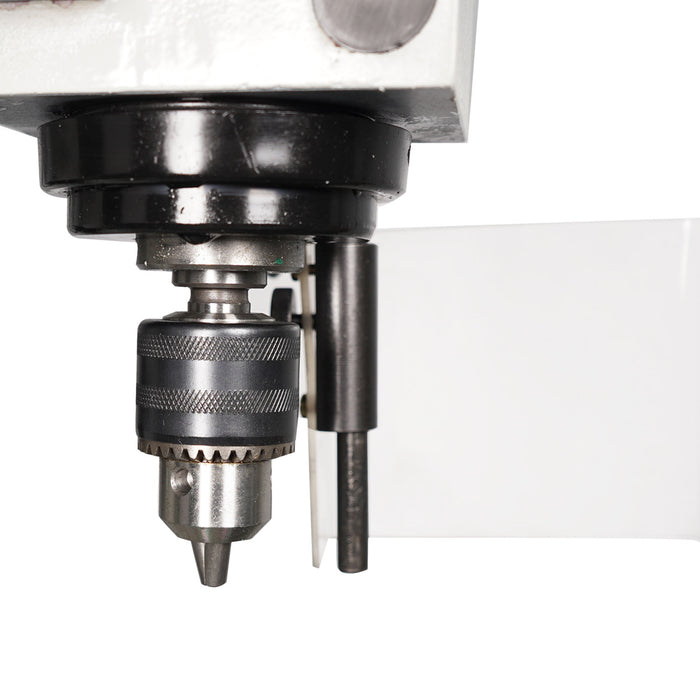

• Mandrin de perceuse et arbre de mandrin de perceuse
• Plateau à surfacer
• Porte-outil et clé
• Engrenages de rechange
• Clé à mandrin
• Outil à queue d'aronde
• Clés Allen
• Tirant
• Lunette fixe et lunette à suivre
• Protecteur de vis-mère
• Protecteur de mandrin de perceuse et de fraiseuse
• Protecteur de porte-outil

Accessoires en option (vendus séparément) :

• Pied de machine
• Mandrin 4 mors et flasque arrière
• Jeu d'outils de tour (5 pièces)
• Porte-fraise
