Abri pour conteneur à double ferme série Snow de 40 pi x 40 pi, conçu pour une charge de neige de 60 lb/pi², plan d’ingénierie, housse en PVC robuste de 32 oz, projet sur mesure TMG-DTE4040CU-SR60

Name: Abri pour conteneur à double ferme série Snow de 40 pi x 40 pi, conçu pour une charge de neige de 60 lb/pi², plan d’ingénierie, housse en PVC robuste de 32 oz, projet sur mesure TMG-DTE4040CU-SR60
Brand: TMG Industrial
SKU: TMG-DTE4040CU-SR60
Price: 69990.0 CAD
Availability: OutOfStock

Technical drawing of a 40-foot by 40-foot dual truss container shelter

RUPTURE DE STOCK

SKU TMG-DTE4040CU-SR60

69 990,00 $CA - 69 990,00 $CA

$CA

69 990,00 $CA

69 990,00 $CA - 69 990,00 $CA

69 990,00 $CA

$CA

69 990,00 $CA

LIVRAISON GRATUITE

presque partout au

Canada

1-877-761-2819

cs@tmgindustrial.ca

Manuel du produit

Trouver des pièces

Abri pour conteneur à double ferme série Snow de 40 pi x 40 pi, conçu pour une charge de neige de 60 lb/pi², plan d’ingénierie, housse en PVC robuste de 32 oz, projet sur mesure TMG-DTE4040CU-SR60

Fermes doubles robustes : La structure en acier de haute qualité à parois épaisses, dotée de connecteurs extra larges, maximise la résistance de la structure pour les conditions météorologiques exigeantes du nord du Canada.
Capacité de charge de neige de 60 lb/pi² : Conçue et révisée par des ingénieurs en structures canadiens agréés, la structure est conçue pour une charge de neige de 60 lb/pi². Rapport d’ingénierie disponible sur demande.
Montage central sur conteneurs : Conçue pour être montée sur deux conteneurs d’expédition espacés de 30 pi, avec des plaques de base situées au milieu du toit de chaque conteneur, sur des systèmes de rails en U spécialement conçus.
Structure résistante à la corrosion : Revêtement époxy appliqué sur une structure en acier galvanisé à chaud pour une résistance durable à la corrosion dans un environnement minier hautement acide.
Couverture latérale prolongée : La couverture en PVC descend sous les rails de support pour combler l’espace au niveau des rails et assurer une protection complète contre la pluie et le vent le long des jonctions entre les conteneurs.
Couverture en PVC robuste : Le tissu en PVC durable de 900 g/m² offre une protection prolongée contre les intempéries et réussit les essais d’inflammabilité NFPA 701 et CAN ULC 109.
Confection sur mesure selon des exigences strictes : La configuration entièrement personnalisée du projet a été conçue autour de la disposition particulière des conteneurs, des rails de support et de la couverture prolongée requis pour le site minier.

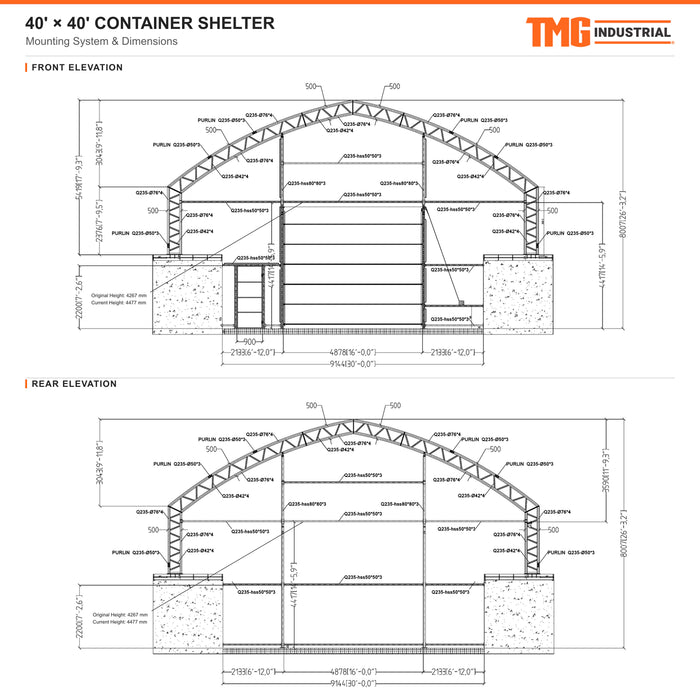

Dimensions hors tout de l'abri : 40' (l) × 40' (L)
Hauteur au faîtière : 26' 5"
Hauteur de la structure : 17'11"
Installation sur conteneurs maritimes : Conteneurs standards de 8'6"
Capacité de charge de neige : 60 lb/pi² / 2,90 kPa
Dessins d'ingénierie et documentation sur les charges : Disponibles sur demande
Membres de semelle/colonnes de la ferme : 76 mm de diamètre × 4 mm d'épaisseur de paroi
Membres d'âme de la ferme : 40 mm de diamètre × 4 mm d'épaisseur de paroi
Lambourdes de toiture et de murs : 50 mm de diamètre × 3 mm d'épaisseur de paroi

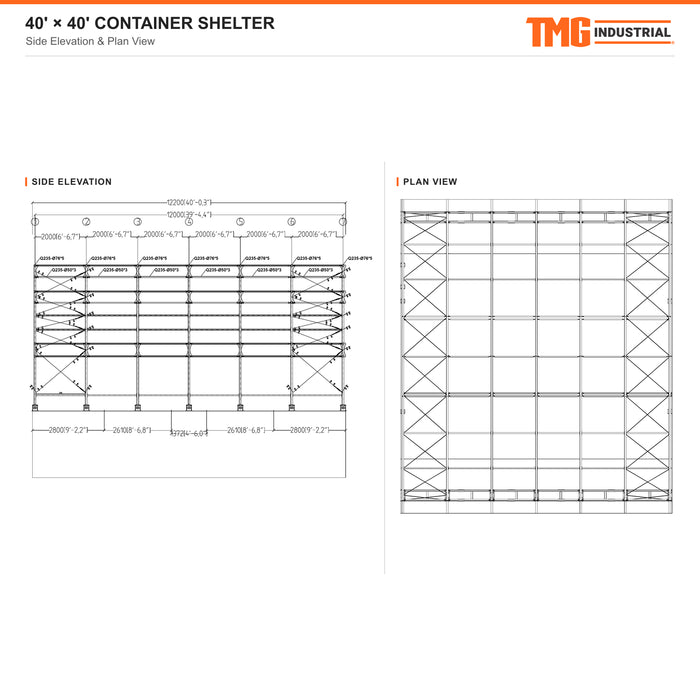

Entraxe des fermes : 2,0 m / 6'7"
Nombre de fermes : 7
Matériau de couverture : PVC blanc de 900 g/m² / 32 oz
Configuration des conteneurs : Deux conteneurs de 40' espacés de 30' selon la configuration personnalisée du projet

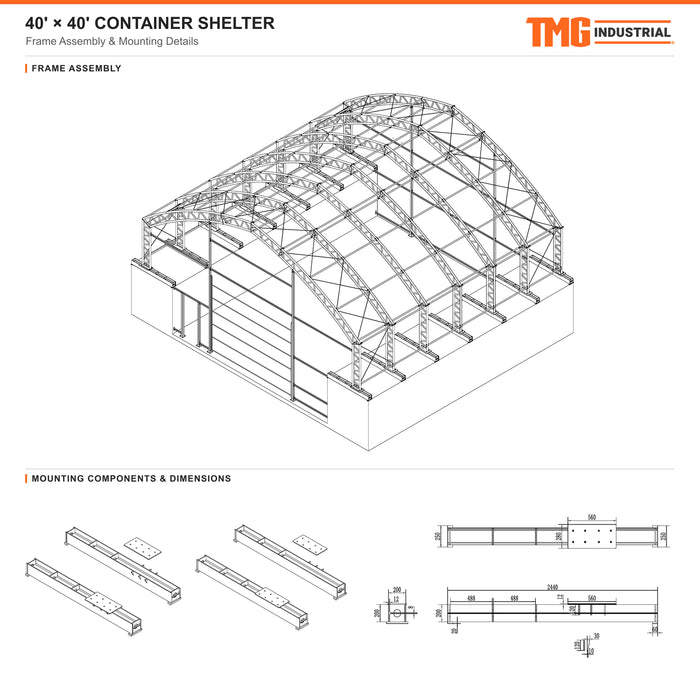

Position de la plaque d'assise : Milieu du dessus de chaque conteneur, soutenue par des rails en acier en U fabriqués sur mesure
Installation des rails de support : Rails soudés au dessus des conteneurs conformément aux détails d'ingénierie du projet (conteneurs maritimes non inclus)
Extension de la couverture : Le tissu en PVC s'étend sous les rails de support

L’abri pour conteneurs à double ferme de 40 pi x 40 pi TMG-DTE4040CU-SR60 Snow Series™ est conçu sur mesure pour les mines de Gibraltar à Williams Lake, dans le nord de la Colombie-Britannique, au Canada. Il a été conçu pour protéger les opérations minières en hiver, les machines fonctionnant dans un environnement de travail acide. La conception a été examinée et approuvée par un ingénieur en structures agréé conformément aux spécifications du site des mines de Gibraltar.

Conçu pour une charge de neige de 60 lb/pi², cet abri spécifique au projet combine une structure en acier renforcée, grande et épaisse, avec une couverture en PVC robuste de 32 oz pour protéger les équipements et les matériaux dans un environnement minier exigeant. Les plans d’ingénierie et la documentation relative aux charges sont disponibles sur demande.

L’abri est monté sur deux conteneurs d’expédition de 40 pi, espacés de 30 pi. Ses plaques d’assise sont placées au milieu des toits des conteneurs, soutenues par des rails en acier en forme de U spécialement fabriqués et soudés aux conteneurs. Cet agencement de support sur mesure est conçu pour supporter le poids de l’abri au centre des conteneurs, plutôt que sur les bords.

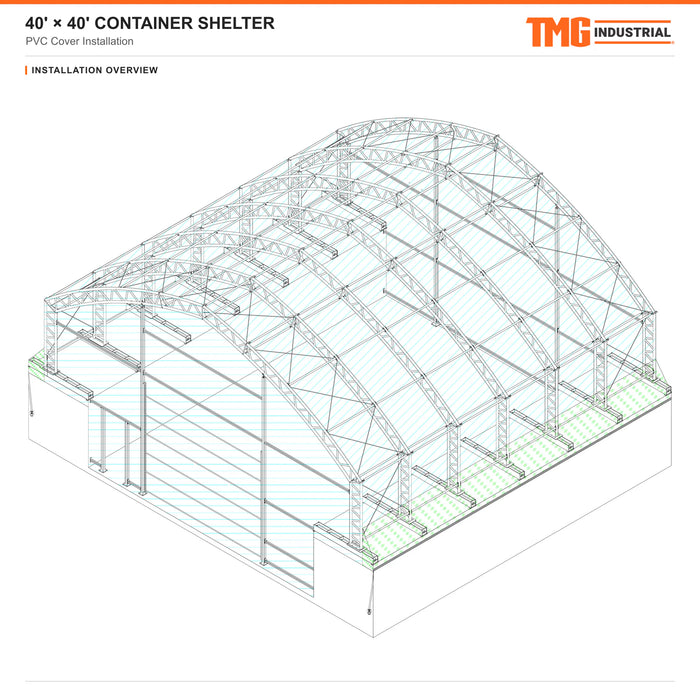

La couverture en PVC est prolongée afin de descendre sous les rails en acier, fermant ainsi l’espace exposé à l’interface de montage et assurant une protection complète contre la pluie et le vent le long des côtés des conteneurs. Ce détail maintient une protection continue contre les intempéries au niveau de la jonction entre l’abri et le conteneur.

Contactez TMG Industrial pour connaître les dimensions d’abri sur mesure, les configurations de montage et les exigences de charge de neige propres à chaque projet.

Votre commande sera expédiée directement depuis l’un de nos entrepôts entièrement approvisionnés au Canada. Dans des circonstances normales, veuillez prévoir 2 à 3 jours ouvrables pour le traitement et l’expédition de la commande. La livraison prend généralement entre 10 et 15 jours ouvrables, selon votre situation géographique et l’accessibilité du lieu de livraison.

Ce produit est emballé en toute sécurité dans cinq caisses de transport métalliques :
Dimensions d’expédition :
- Caisse A : 268" × 44" × 48"
- Caisse B : 83" × 44" × 44"
- Caisse C : 103" × 44" × 44"
- Caisse D : 103" × 44" × 49"
- Caisse E : 103" × 44" × 49"
Poids d’expédition :
- Caisse A : 4 886 lb
- Caisse B : 2 918 lb
- Caisse C : 2 268 lb
- Caisse D : 5 128 lb
- Caisse E : 1 971 lb
Poids total d’expédition : 17 170 lb (7 788 kg)

Remarque concernant la livraison : Un chariot élévateur ou un équipement de levage approprié est requis sur le lieu de livraison pour décharger l’envoi. Veuillez vérifier la capacité de l’équipement par rapport au poids final des caisses avant la livraison.

Expédition depuis Richmond, C.-B., ou Mississauga, Ont.

Que se passe-t-il après avoir passé votre commande?

1. Structure en acier — Garantie limitée de 10 ans

La structure en acier des abris à double treillis TMG Industrial est couverte par une garantie limitée de 10 ans contre les défauts de matériaux et de fabrication.

Cette garantie ne couvre pas :

L’usure normale, la rouille, l’oxydation ou la corrosion.
La flexion, la déformation ou les dommages causés par le vent, la neige, l’accumulation de glace ou d’autres conditions météorologiques.
Les dommages causés par un assemblage inadéquat, des fondations ou un ancrage insuffisants, une surcharge, des impacts, une mauvaise utilisation, des modifications non autorisées ou un entretien insuffisant.

2. Membrane en PVC — Garantie limitée de 3 ans

La membrane en PVC fournie avec les abris à double treillis TMG Industrial est couverte par une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication.

Cette garantie ne couvre pas :

L’usure normale, le vieillissement, la décoloration, le changement de couleur ou la détérioration due aux rayons UV.
Les déchirures, les perforations, l’abrasion ou les dommages aux coutures qui ne résultent pas d’un défaut couvert des matériaux ou de fabrication.
Les dommages causés par le vent, la pluie, la neige, la glace, la grêle, les inondations ou d’autres conditions météorologiques.
Les dommages causés par une installation inadéquate, une tension incorrecte de la membrane, le contact avec des objets tranchants, une mauvaise utilisation, des modifications non autorisées ou un entretien insuffisant.

3. Autres composants — Garantie limitée de 1 an

Tous les autres composants sont couverts par la garantie limitée standard de 1 an de TMG Industrial contre les défauts de matériaux et de fabrication, sous réserve de ses conditions et exclusions applicables.

4. Installation et entretien

Les abris doivent être assemblés, ancrés, utilisés et entretenus conformément aux instructions applicables de TMG Industrial. Les dommages résultant du non-respect de ces instructions ne sont pas couverts.

5. Conditions supplémentaires

Ces périodes de garantie ne garantissent ni la durée de vie du produit ni sa protection contre les dommages météorologiques. Des conditions supplémentaires s’appliquent. Veuillez consulter notre politique complète de garantie.
